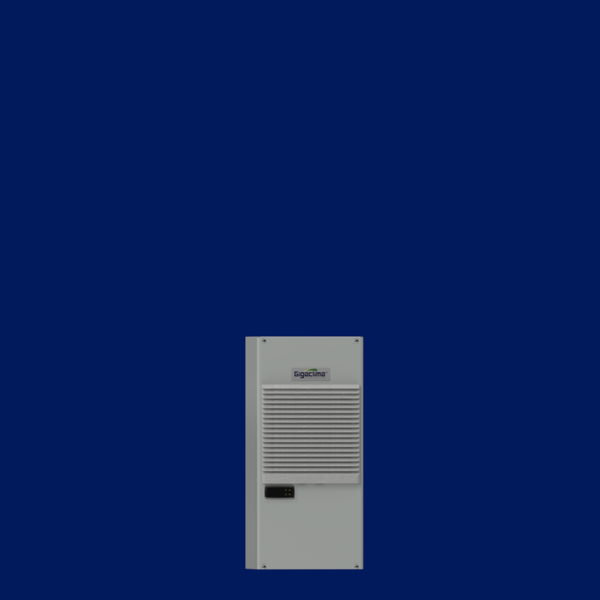

O Refrigerador Para Componentes Eletrônicos Gigaclima foi desenvolvido para climatizar o interior do armário, removendo o calor sensível dissipado pelos componentes e garantindo uma boa circulação de ar. A climatização correta do painel é atingida quando garantimos a temperatura estável entre 31 e 35ºC (temperaturas inferiores a 30ºC devem ser evitadas, pois o choque térmico no componente eletrônico pode gerar condensação e oxidação do mesmo) e a umidade relativa de aproximadamente 40%. Garantindo a manutenção da temperatura entre 31 e 35ºC, o Refrigerador para Componentes Eletrônicos Gigaclima promove o perfeito funcionamento, maior desempenho e vida útil dos componentes instalados no interior dos painéis eletroeletrônicos.

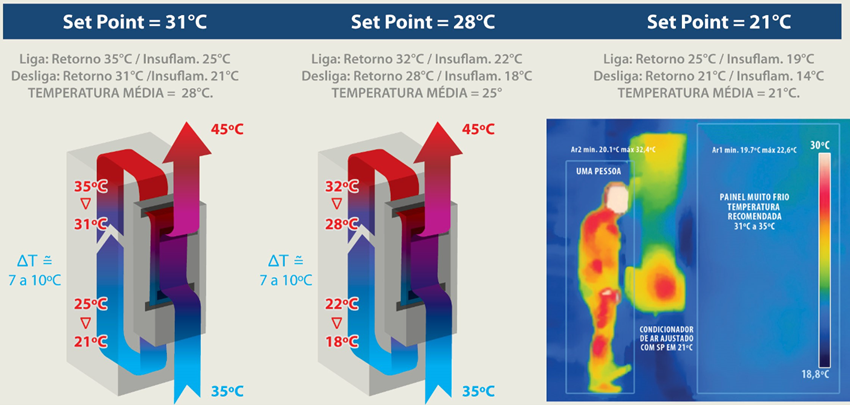

O Refrigerador para Componentes Eletrônicos é ajustado de fábrica para que o compressor seja acionado com 31°C (parâmetro “SP”) + 4°C de histerese (parâmetro “HSET”) = 35°C, portanto liga o compressor com 35°C e desliga com 31°C. O insuflamento (retorno do ar ao painel), depois de refrigerado poderá variar de 7 a 10°C a menos do que o retorno (temperatura que marca no controlador).

Se a temperatura ambiente for 35°C, teremos um delta de temperatura interna e externa que pode chegar a 17°C, o que afeta a absorção de energia do ambiente e consecutivamente no dimensionamento da capacidade do refrigerador para componentes eletrônicos. Os gráficos abaixo demonstram como a capacidade de refrigeração do condicionador de ar está ligada diretamente as temperaturas interna e externa, realizados com set point de 26°C e 32°C, consecutivamente.

Acesse todos os documentos técnicos aqui

Baixe o diagrama aqui

• Compressor hermético, utilizando-se refrigerante R134a ou R407C ou R410A;
• Fluxo de ar é na vertical, sendo o insuflamento por baixo e retorno por cima;
• Ventilador radial do evaporador é dimensionado para ter uma vazão de 1000m³/h para cada 3520W e manter a umidade média em 40%;
• Ventilador radial do condensador é dimensionado para remover a energia absorvida dos componentes eletrônicos, independente das partículas em suspensão no ambiente dentro da indústria;
• Trocadores de calor com aletas em alumínio corrugado com espaçamento que facilita a passagem do ar e dificultam o acúmulo de partículas;
• Manter os componentes eletrônicos em uma faixa de temperatura estável, normalmente entre 31 e 35ºC, podendo variar entre 20 e 50ºC;
• Controlador de temperatura com display digital, entrada de porta aberta e/ou parada de emergência, saída de alarme (sonoro, visual e por relé com contato seco);
• Válvula de expansão termostática;

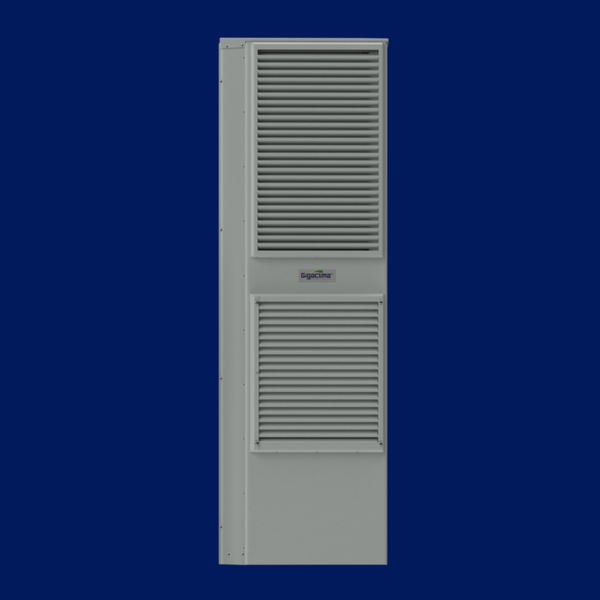

• Pressostato de segurança de alta e baixa pressão (standard para modelos superiores a 1890W ou Outdoor – modelos finais BB, BD, BG e BI);
• Veneziana com filtro de polietileno expandido, lavável;
• Defletor direcionando a saída do ar frio;
• Reservatório para evaporação da água condensada, sem a utilização de resistência elétrica;
• Gabinete de chapa de aço zincado e tratada e pintada eletrostaticamente a pó.

Manual de montagem/operação via QRCode na etiqueta do RCE ou Clique aqui para fazer download.

Qualidade assegurada em cada etapa de produção, teste de desempenho e regulagem dos dispositivos de controle e proteção. Os equipamentos saem de fábrica, regulados, testados e prontos para instalação.

*As informações apresentadas estão sujeitas a erros de digitação. Caso identifique alguma divergência ou dúvida, favor entrar em contato para verificação.
